LoRa

LoRa 用于控制主机设备内置的远程无线通信模块。以下是主机的详细 LoRa 支持：

控制器	LoRa
UnitC6L	✔
Nesso N1	✔

UiFlow2 应用示例

发送端

在 UiFlow2 上打开 unit_c6l_tx_example.m5f2 项目。

在 UiFlow2 上打开 nesso_n1_sender_example.m5f2 项目。

该示例每秒发送一次数据。

UiFlow2 代码块：

示例输出：

无

接收端

在 UiFlow2 上打开 unit_c6l_rx_example.m5f2 项目。

在 UiFlow2 上打开 nesso_n1_receiver_example.m5f2 项目。

示例接收并显示数据。

UiFlow2 代码块：

示例输出：

无

MicroPython 应用示例

发送端

该示例每秒发送一次数据。

MicroPython 代码块：

# SPDX-FileCopyrightText: 2025 M5Stack Technology CO LTD
#
# SPDX-License-Identifier: MIT

import os, sys, io
import M5
from M5 import *
from hardware import LoRa
import time


title0 = None
label_tx = None
lora = None
last_time = None
count = None
tx = None


def setup():
    global title0, label_tx, lora, last_time, count, tx
    M5.begin()
    Widgets.fillScreen(0x000000)
    title0 = Widgets.Title("Tx", 3, 0x000000, 0xFFFFFF, Widgets.FONTS.DejaVu12)
    label_tx = Widgets.Label("label0", 2, 23, 1.0, 0xFFFFFF, 0x000000, Widgets.FONTS.DejaVu12)
    lora = LoRa(
        freq_khz=868000,
        bw="250",
        sf=8,
        coding_rate=8,
        preamble_len=12,
        syncword=0x12,
        output_power=10,
    )
    last_time = time.ticks_ms()
    count = 0


def loop():
    global title0, label_tx, lora, last_time, count, tx
    M5.update()
    if (time.ticks_diff((time.ticks_ms()), last_time)) >= 1000:
        last_time = time.ticks_ms()
        tx = str("M5 ") + str(count)
        count = (count if isinstance(count, (int, float)) else 0) + 1
        lora.send(tx, None)
        label_tx.setText(str(tx))


if __name__ == "__main__":
    try:
        setup()
        while True:
            loop()
    except (Exception, KeyboardInterrupt) as e:
        try:
            from utility import print_error_msg

            print_error_msg(e)
        except ImportError:
            print("please update to latest firmware")

示例输出：

无

接收端

示例接收并显示数据。

MicroPython 代码块：

# SPDX-FileCopyrightText: 2025 M5Stack Technology CO LTD
#
# SPDX-License-Identifier: MIT

import os, sys, io
import M5
from M5 import *
from hardware import LoRa


title0 = None
label_rx = None
lora = None
lora_data = None
snr = None
rssi = None


def lora_receive_event(received_data):
    global title0, label_rx, lora, lora_data, snr, rssi
    lora_data = received_data
    label_rx.setText(str(lora_data.decode()))
    snr = (lora_data.snr) / 4
    rssi = lora_data.rssi
    print((str((str("SNR: ") + str(snr))) + str((str(" RSSI： ") + str(rssi)))))


def setup():
    global title0, label_rx, lora, lora_data, snr, rssi
    M5.begin()
    Widgets.fillScreen(0x000000)
    title0 = Widgets.Title("Rx", 3, 0x000000, 0xFFFFFF, Widgets.FONTS.DejaVu12)
    label_rx = Widgets.Label("label0", 2, 23, 1.0, 0xFFFFFF, 0x000000, Widgets.FONTS.DejaVu12)
    lora = LoRa(
        freq_khz=868000,
        bw="250",
        sf=8,
        coding_rate=8,
        preamble_len=12,
        syncword=0x12,
        output_power=10,
    )
    lora.set_irq_callback(lora_receive_event)
    lora.start_recv()


def loop():
    global title0, label_rx, lora, lora_data, snr, rssi
    M5.update()


if __name__ == "__main__":
    try:
        setup()
        while True:
            loop()
    except (Exception, KeyboardInterrupt) as e:
        try:
            from utility import print_error_msg

            print_error_msg(e)
        except ImportError:
            print("please update to latest firmware")

示例输出：

无

重要说明：使用中断接收时的 IRQ 行为

备注

当使用中断方式（set_irq_callback 与 start_recv()）接收数据时，程序会在处理完成后 自动清除 LoRa IRQ。

在这种情况下，轮询 irq_triggered() 经常会 一直返回 False：这是因为标志位已经被清除，并不代表接收失败。

请使用同步接收模式（recv()）进行测试。

API应用

class LoRa

class hardware.LoRa(freq_khz=868000, bw='250', sf=8, coding_rate=8, reamble_len=12, syncword=0x12, output_power=10)

创建一个 LoRa 对象

参数:

freq_khz (int) – LoRa 通信频率，单位为 KHz，范围为 850000 KHz 到 930000 KHz。
bw (str) – 带宽，可选项：- "7.8": 7.8 KHz - "10.4": 10.4 KHz - "15.6": 15.6 KHz - "20.8": 20.8 KHz - "31.25": 31.25 KHz - "41.7": 41.7 KHz - "62.5": 62.5 KHz - "125": 125 KHz - "250": 250 KHz - "500": 500 KHz
sf (int) – 扩频因子，范围为 7 到 12。较高的扩频因子可以接收较弱的信号，但数据传输速率会变慢。
coding_rate (int) – 前向纠错（FEC）编码率表示为 4/N，范围为 5 到 8。
preamble_len (int) – 前导码序列的长度（以符号为单位），范围为 0 到 255。
syncword (int) – 用于标记数据帧起始的同步字，默认值为 0x12。
output_power (int) – 输出功率（以 dBm 为单位），范围为 -9 到 22。

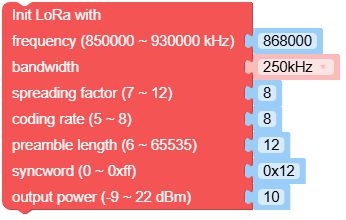

UiFlow2 代码块：

MicroPython 代码块：

from hardware import LoRa

lora_0 = LoRa(868000, '250', 8, 8, 12, 0x12, 10)

set_freq(freq_khz)

设置频率（单位：kHz）

参数:: freq_khz (int) – 频率（单位：kHz），默认值 868000 (kHz)。

UiFlow2 代码块：

MicroPython 代码块：

lora_0.set_freq(freq_khz)

set_sf(sf)

设置扩频因子。

参数:: sf (int) – 扩频因子（7~12）。

UiFlow2 代码块：

MicroPython 代码块：

lora_0.set_sf(sf)

set_bw(bw)

设置带宽。

参数:: bw (str) – 带宽（以 kHz 表示的字符串）。必须是以下值之一：’7.8’、’10.4’、’15.6’、’20.8’、’31.25’、’41.7’、’62.5’、’125’、’250’、’500’。

UiFlow2 代码块：

MicroPython 代码块：

lora_0.set_bw(bw)

set_coding_rate(coding_rate)

设置编码率。

参数:: coding_rate (int) – 编码率 (5 ~ 8)。

UiFlow2 代码块：

MicroPython 代码块：

lora_0.set_coding_rate(coding_rate)

set_syncword(syncword)

设置同步字。

参数:: syncword (int) – 同步字 (0 ~ 0xFF)

UiFlow2 代码块：

MicroPython 代码块：

lora_0.set_syncword(syncword)

set_preamble_len(preamble_len)

设置前导符长度。

参数:: preamble_len (int) – 前导符长度，范围：0~255。

UiFlow2 代码块：

MicroPython 代码块：

lora_0.set_preamble_len(preamble_len)

set_output_power(output_power)

设置输出功率(单位：dBm) 。

参数:: output_power (int) – 输出功率(单位：dBm)，范围：-9 ~ 22。

UiFlow2 代码块：

MicroPython 代码块：

lora_0.set_output_power(output_power)

set_irq_callback(callback)

设置在中断请求（IRQ）发生时执行的中断回调函数。

参数:: callback – 当中断触发时调用的回调函数。该回调函数不应接受任何参数，且不应有返回值。

调用 start_recv() 开始接收数据。

UiFlow2 代码块：

MicroPython 代码块：

lora_0.set_irq_callback()

start_recv()

开始接收数据。

此方法启动接收数据的过程。

UiFlow2 代码块：

MicroPython 代码块：

lora_0.start_recv()

recv(self, timeout_ms, rx_length, rx_packet)

接收数据。

参数:

timeout_ms (int) – 超时时间（以毫秒为单位，可选）。默认为 None。
rx_length (int) – 读取数据的长度。默认为 0xFF。
rx_packet (RxPacket) – 一个可选的 RxPacket 实例，用于重用。

返回:

接收数据包实例。

返回类型:

RxPacket

尝试接收一个 LoRa 数据包。如果发生超时，返回 None；否则，返回接收到的数据包实例。

UiFlow2 代码块：

MicroPython 代码块：

data = lora_0.recv()

send(buf, tx_at_ms=None)

发送数据

参数:

packet (str | list | tuple | int | bytearray) – 要发送的数据
tx_at_ms (int) – 发送数据的时间戳，单位为毫秒（可选）。默认为 None。

返回:

返回一个时间戳（time.ticks_ms()的结果），表示数据包发送的时间。

返回类型:

int

发送一个数据包并返回数据包发送后的时间戳。

UiFlow2 代码块：

MicroPython 代码块：

lora_0.send()

standby()

设置模块为待机模式。

将 LoRa 模块置于待机模式，从而降低功耗。

UiFlow2 代码块：

MicroPython 代码块：

lora_0.standby()

sleep()

将 LoRa 模块置于睡眠模式

通过将模块置于深度睡眠模式来减少功耗。

UiFlow2 代码块：

MicroPython 代码块：

lora_0.sleep()

irq_triggered()

检查 IRQ 触发。

返回:: 如果自上次开始发送或接收以来触发过中断服务程序（ISR），则返回 True。在**中断接收**模式下，回调执行时驱动通常会清除 IRQ，因此该方法可能一直为 False。测试接收请使用同步 recv() （见上方说明）。
返回类型:: bool

UiFlow2 代码块：

MicroPython 代码块：

lora_0.irq_triggered()

有关 RxPacket 的更多详细信息，请参阅 class RxPacket。
